Metal Clad Hücreler

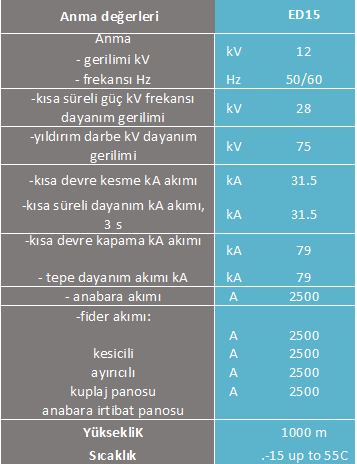

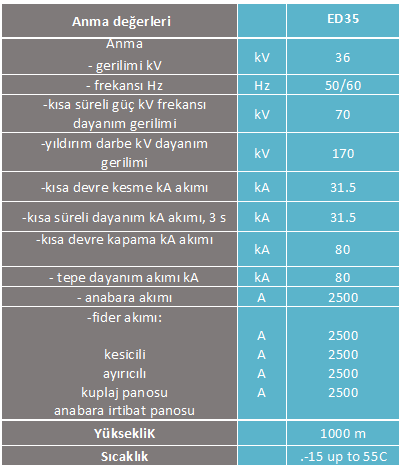

Metal Clad Hücreler üç ana bir yardımcı bölümden oluşan ve topraklanmış metal plakalarla birbirinden ayrılan, çekmeceli tip anahtarlama elemanı (kesici) bulunan orta gerilim şalt sistemidir. Bölmelendirme yapısı ile işletme güvenliği ve sürekliliği en üst düzeydeki hücre tipidir. Arkadan erişimli (AFLR) veya arkadan erişimsiz (AFL) tasarımıyla herhangi bir iç arızada oluşan ark ve sıcak gazlar, çalışan personeli ve teçhizatları tehlikeye sokmadan en uygun yoldan tahliye edilmektedir. AFL tasarımında bu gazlar yukarıya ve arka bölüme, AFLR tasarımında ise sadece yukarı bölüme yönlendirilerek tahliye edilir. Sıcak gazların yukarıya tahliyesi otomatik olarak kendiliğinden açılan metal perdelerin (flap) çalışması ile sağlanmaktadır. Kesici bölümünde yer alan topraklanmış hareketli metal perdeler kesicinin herhangi bir nedenle geri çekilmesi, dışarıya alınması esnasında otomatik olarak kapanmakta ve bu sayede personelin enerjili bölümlere teması önlenmektedir. Kesicilerin geri çekilmesi; Hücre tipine göre genelde 12kV ve 24kV hücrelerde kaset tipi, 36kV hücrelerde ise kendinden arabalı olarak tasarlanmaktadır. Kullanılan kesiciler çok geniş aralıkta nominal değerlerde, önden işletme mekanizmalı vakum kesiciler veya SF6 kesicilerdir. Öncelikle tavsiye edilen; işletme güvenliği ve daha üst teknolojik seviyesi, daha uzun ömrü nedeniyle vakum tipi kesicilerdir. Hücrelerde kısa devre akımı üzerine kapatma yeteneği (5 defa) olan operatörden bağımsız, yay mekanizmalı hızlı tip topraklama ayırıcıları kullanılmaktadır. Gereksinimlere göre hücrelerde akım trafosu, sigortalı veya sigortasız gerilim trafoları, parafudur, arc-flash dedektörleri kullanılabilmektedir. Yardımcı bölüm diye tabir ettiğimiz alçak gerilim kontrol ve kumanda bölümü müşteri, şartname gereksinimlerine göre projelendirilmekte ve gerekli malzemeler ve komponentler seçilmektedir. Koruma rölesinde firmamızın öncelikle tavsiye ettiği ve kullandığı marka rölelelerdir. Müşteri ve proje gereksinimlerine göre farklı marka ve model röleler de kullanılabilmektedir. Metal Clad hücrelerin tüm rutin ve tip testlerinde IEC-62271-200 ana standarttı uygulanmaktadır.  Avantajlar •Yüksek akım taşıma kapasitesi (3150A’e kadar) ve yüksek kısa devre akımlarına dayanabilme (31,5kA /3 saniye), •Yüksek iç ark arızlarına dayanabilme (31,5kA/1 saniye) •Kompakt tasarım ile daha az yer ihtiyacı (12kV için 800mm, 36kV için 1200mm hücre genişliği) •Tüm bölmeler topraklanmış metalle birbirinden ayrılmış tam izole sistem (PM), •Çeşitli tip ve özellikte kesici ve koruma kumanda panosu ile kullanabilme özelliği, •Çekmeceli tip anahtarlama elemanlarının (kesici) panolar arası kolay değişim imkanı. •Bölmelendirme yapısı ile maksimum işletme sürekliliği (LSC2B)  Standartlar IEC 62271-200 TS EN 62271-200 IEC 60529 |
